دوربین های تصویربرداری حرارتی توضیح داده شده است

زمان: 2021-05-08 بازدید : 10

دوربین های تصویربرداری حرارتی دستگاههایی هستند که انرژی حرارتی (گرما) را به منظور تجزیه و تحلیل یک جسم یا صحنه خاص ، به نور مرئی تبدیل می کنند. تصویر تولید شده به عنوان ترموگرام شناخته می شود و از طریق فرایندی به نام ترموگرافی مورد تجزیه و تحلیل قرار می گیرد. دوربین های تصویربرداری حرارتی دستگاه های پیچیده ای هستند که تصویر گرفته شده را پردازش و روی صفحه نمایش می دهند. این تصاویر می توانند برای تشخیص فوری مورد استفاده قرار گیرند یا از طریق نرم افزارهای تخصصی برای ارزیابی بیشتر ، صحت و خروجی گزارش پردازش شوند. دوربین های تصویربرداری حرارتی دما را به سطح بعدی می رسانند. به جای دریافت یک عدد برای دما ، تصویری دریافت می کنید که اختلاف درجه حرارت یک سطح را نشان می دهد.

دوربین های تصویربرداری حرارتی چه چیزی را می بینند؟
نور مرئی چیزی است که هر روز در اطراف خود می بینیم. این تنها بخشی از طیف الکترومغناطیسی است که می توانیم آن را ببینیم. نور مرئی فقط محدوده کوچکی از طیف الکترومغناطیسی را اشغال می کند و تابش مادون قرمز (IR) درصد بیشتری را نشان می دهد. اگر می خواهیم ببینیم در سایر قسمتهای طیف چه می گذرد ، به تجهیزات تخصصی نیاز داریم.
همه اشیا energy انرژی را در سطوح مختلف جذب ، منعکس و گاهی اوقات منتقل می کنند. مواد مختلف با سرعت های مختلف انرژی گرما یا سرما را می دهند. این انرژی است که می تواند توسط تجهیزات مادون قرمز شناسایی شده و به صورت تصویر نمایش داده شود.

کاربردها و کاربردهای دوربین تصویربرداری حرارتی
دوربین های تصویربرداری حرارتی که در ابتدا برای استفاده نظامی در طول جنگ کره ساخته شده بودند ، به مناطق دیگر مهاجرت کرده و کاربردهای زیادی پیدا کرده اند. آتش نشانان از آنها برای دیدن دود ، یافتن افراد و محلی سازی نقاط آتش سوزی استفاده می کنند. نیروی انتظامی از این فناوری برای مدیریت فعالیتهای نظارتی ، یافتن و دستگیری مظنونین ، بررسی صحنه های جرم و انجام عملیات جستجو و نجات استفاده می کند. تکنسین های نگهداری خطوط برق اتصالات و قطعات بیش از حد را از بین می برند تا خرابی های احتمالی را از بین ببرند. در مواردی که عایق حرارتی معیوب شود ، تکنسین های ساختمانی ساختمان می توانند نشت گرما را برای بهبود کارایی سرمایش یا گرمایش مشاهده کنند. فعالیت های فیزیولوژیکی ، مانند تب ، در انسان و سایر حیوانات خونگرم نیز می تواند با تصویربرداری گرماسنجی کنترل شود. آنها همچنین ابزارهای رایجی هستند که توسط بازرسان خانگی استفاده می شود.

ویژگی های دوربین تصویربرداری حرارتی
دوربین های تصویربرداری حرارتی را می توان با حداقل ویژگی هایی که فقط دمای موج ثابت مرکز تصویر را بر روی صفحه نمایش قرائت می کنند یا با چندین ویژگی که به کاربر اجازه می دهد چندین تخته متحرک متحرک را انتخاب کرده و مقایسه بین آنها را برای نشان دادن بالا ، پایین و دمای متوسط ​​روی صفحه نمایش دوربین های تصویربرداری حرارتی دارای پالت های چند رنگ قابل انتخاب توسط کاربر هستند ، مانند سیاه / سفید ، آهن یا رنگین کمان. بازرسان خانگی معمولاً از پالت آهن استفاده می کنند. پالت سیاه و سفید به شناسایی جزئیات تصویر کمک می کند و پالت رنگین کمان از بهترین حساسیت حرارتی برای نمایش اختلاف دما برخوردار است. برخی از پالت های رنگی را در زیر مشاهده کنید.

چه چیزی را باید در دوربین تصویربرداری حرارتی جستجو کرد
تعدادی از اجزای سازنده وجود دارند که هم به کیفیت و هم به هزینه یک دوربین تصویربرداری حرارتی کمک می کنند. دو عامل مهم تفکیک پذیری آشکارساز و حساسیت حرارتی هستند.
وضوح آشکارساز تعداد پیکسل ها را توصیف می کند. رایج ترین رزولوشن ها 160 120 320 ، 240 640 480 و 320 240 76,800 پیکسل است. یک آشکارساز 76,800 XNUMX XNUMX تصویری را تشکیل می دهد که از XNUMX پیکسل تشکیل شده است. از آنجا که هر پیکسل دمایی را به خود اختصاص می دهد که XNUMX نقطه داده دما است. وضوح تصویر بالاتر نیز تصاویر واضح تری ایجاد می کند.
حساسیت حرارتی کوچکترین اختلاف دمایی است که دوربین می تواند تشخیص دهد. حساسیت 0.05 درجه به این معنی است که دوربین می تواند بین دو سطح فقط با پنج صدم درجه اختلاف درجه حرارت تشخیص دهد.
عامل مهم دیگری که باید در نظر گرفت دامنه دمای دوربین تصویربرداری حرارتی است. دامنه نشان می دهد که حداقل و حداکثر درجه حرارت دوربین می تواند اندازه گیری کند (-4 درجه فارنهایت تا 2200 درجه فارنهایت معمولی است).
برای به دست آوردن بهترین تصویر حرارتی برای تجزیه و تحلیل ، چهار تنظیم وجود دارد که می تواند در اکثر دوربین ها انجام شود: فوکوس ، تغییرات تنظیم تابش ، تغییرات تنظیم درجه حرارت بازتابنده و تنظیم حرارت. هنگام انتخاب دوربین تصویربرداری حرارتی باید به هر یک از این تنظیمات توجه شود.
دقیقاً مانند یک دوربین استاندارد ، لنز دوربین تصویربرداری حرارتی نیز باید تمرکز یابد تا وضوح تصویر افزایش یابد. با چرخاندن لنز می توان بیشتر دوربین ها را متمرکز کرد. دوربین های پیشرفته تری فوکوس دکمه ای دارند.
Emissivity میزان تابش ساطع شده از یک جسم در مقایسه با تابش کننده کامل تابش است که هر دو در یک دما هستند. تنظیم میزان تابش هنگام اندازه گیری دما یا هنگام مقایسه درجه حرارت دو جسم مختلف مهم است. همه دوربین ها به کاربر اجازه نمی دهند دمای بازتابنده وارد کند.
تنظیم درجه حرارت بازتابنده به کاربر اجازه می دهد تا دمای اجسام اطراف را که روی یک جسم منعکس می شود جبران کند. درست مانند میزان تابش ، هنگام اندازه گیری دما یا مقایسه دمای دو جسم ، درجه حرارت انعکاسی نیز مهم است. همه دوربین ها به کاربر اجازه نمی دهند دمای بازتابنده وارد کند.
تنظیم حرارتی دوربین شامل تنظیم فاصله یا دامنه دمایی است که دوربین هنگام مشاهده دستی مشاهده می کند. حالت دستی به کاربر اجازه می دهد تا فاصله را در یک محدوده دلخواه تنظیم کند و دوربین همیشه این دامنه دما را نمایش می دهد. استفاده از حالت دستی بهتر است هنگامی که برای بیرون آوردن اختلاف دما از شی مورد مشاهده استفاده می شود.

محدودیت های دوربین تصویربرداری حرارتی
از آنجا که انرژی حرارتی می تواند از سطح براق منعکس شود ، دوربین های تصویربرداری حرارتی نمی توانند از طریق شیشه ببینند. می توان از دوربین های تصویربرداری حرارتی برای جمع آوری اطلاعات مربوط به قسمت داخلی استفاده کرد
 از یک دیوار ، اما آنها نمی توانند از طریق دیوارها ببینند. همچنین مهم است که بدانید نباید از دوربین های تصویربرداری حرارتی به عنوان تنها عامل تعیین کننده برای وجود یک مشکل استفاده شود. همیشه برای تأیید مشکل باید از ابزارهای دیگر استفاده شود.

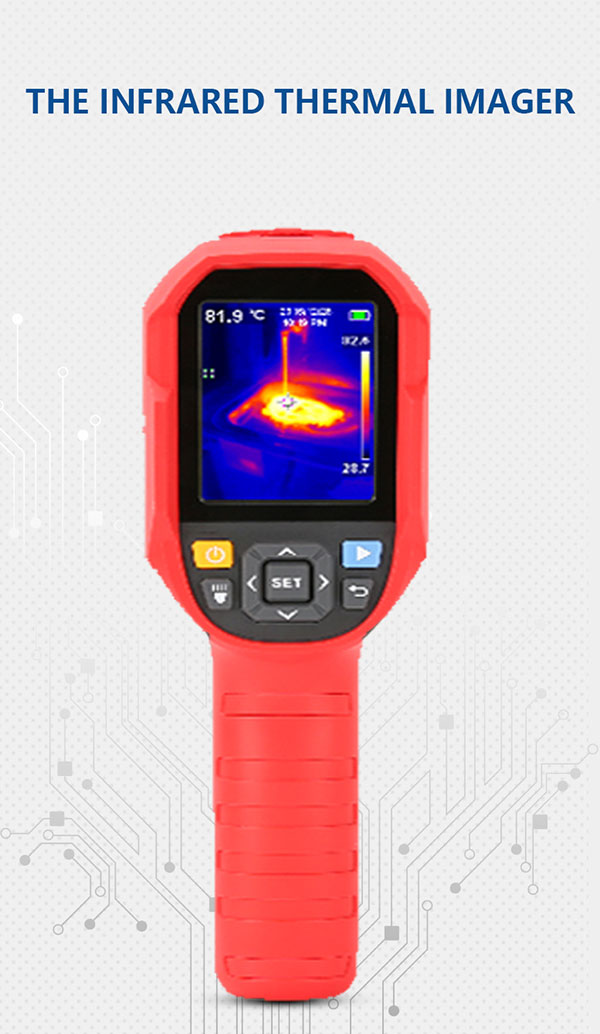

دوربین تصویربرداری حرارتی PQWT CX320
